在印刷行業中，印刷機械的種類繁多，主要有膠印機、膠包本機、鋁箔分切機、自動分切機、凹版印刷機、半自動兩用覆面機等。國產印刷機械在早期一般都是采用機械調速的方式實現傳動，后期使用直流調速，來實現印刷機械主驅動的穩定性和傳動要求，但由于直流調速電機的價格、體積、維護不便等原因，其逐步被變頻調速技術取代。

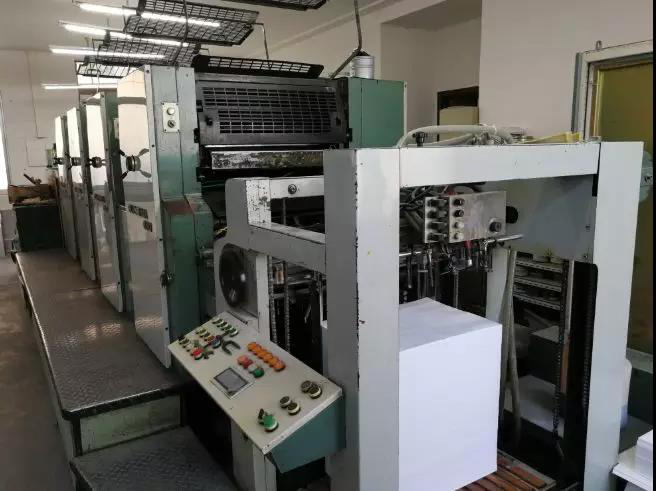

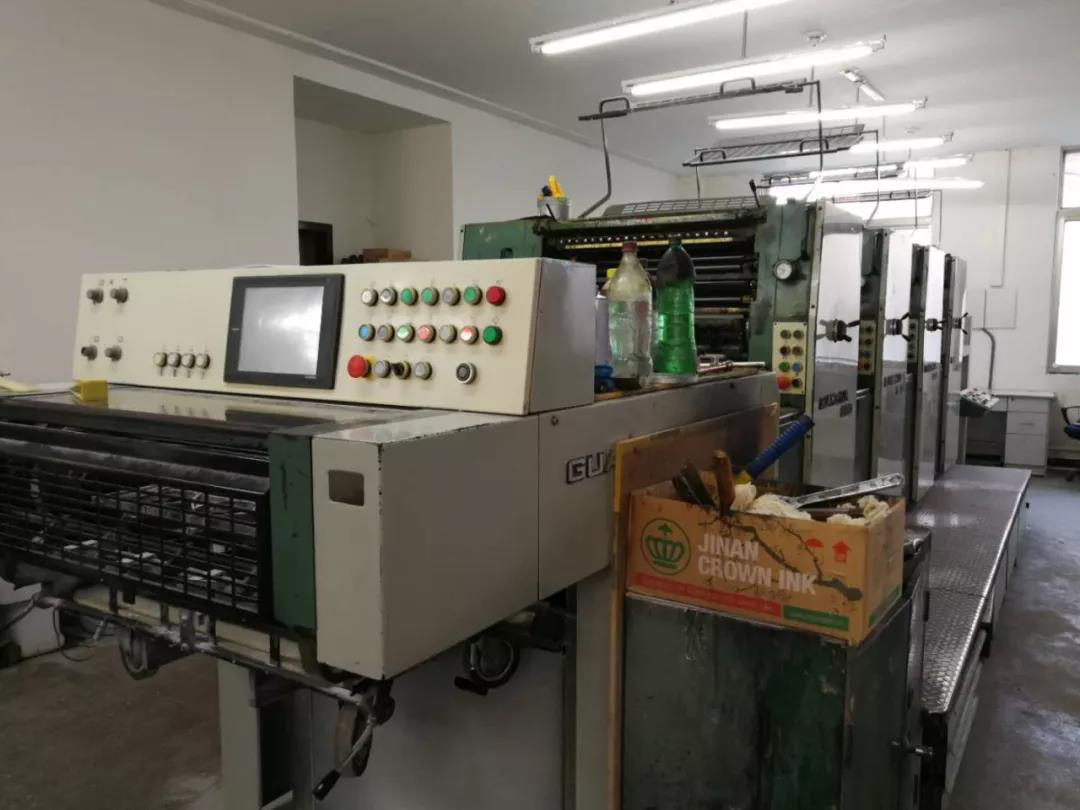

在客戶的印刷機中，主電機早先采用電磁滑差調速電機，能耗大，為了節能我們采用了變頻調速技術，利用奧卓爾QD800高性能變頻器對其進行改造，通過交流主電機調速來完成印刷過程中的送紙、上墨、印刷等動作。改善了系統功能，使其操作方便、維護簡便，且令印刷機的高性能、高功能得到充分發揮，節能效果明顯，具有良好的應用推廣價值。

一、QD800變頻器對印刷機的改造

1.電磁滑差調速電機的不足

通過滑差離合器調節印刷機速度，但自身不能實現印刷機的正點、反點和低速運轉，需要另外配備一個低速電機和兩套電磁離合器來完成。

2.奧卓爾QD800高性能變頻器改造原理

采用QD800變頻器后，印刷機所需的高低速運轉、點車、制動等動作采用一個主電機就能完成，完全可以甩掉低速電機和滑差離合器這兩部分負載。

3.改造存在的問題

主電機的軸與滑差離合器的軸不相連，無法與皮帶輪相接。在卸掉滑差離合器后，只保存主軸，使之與主電機軸相接，才能實現機器的正常運轉。

4.改造方法

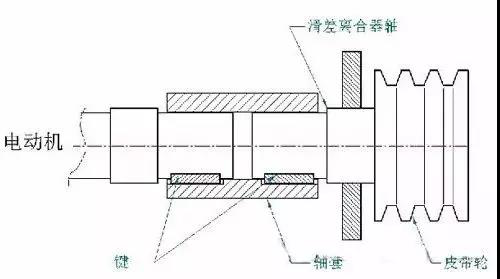

把主電機的軸通過一個外套與滑差離合器的軸相連，利用兩個軸上的鍵來定位，使它們緊密結合，從而帶動印刷機皮帶輪的運轉。這種連接方式成本低、工藝簡單、加工方便、可靠性好。如下圖所示。

二、QD800變頻器在印刷機的應用優勢

1.三段速度控制、方向控制功能，可滿足正反點車、正向低速、印刷初始速度、高速的要求。

2.具備無級調速功能，可調節高速運轉時的速度值，以適應不同工藝要求。

3.機器運轉時有速度指示，操作者可即時明確當前運轉狀態。

4.加、減速平穩，快慢適當，速度變換時及時平滑無沖擊。

5.QD800高性能變頻器保護功能，出現故障時全機停止運轉，保護設備。

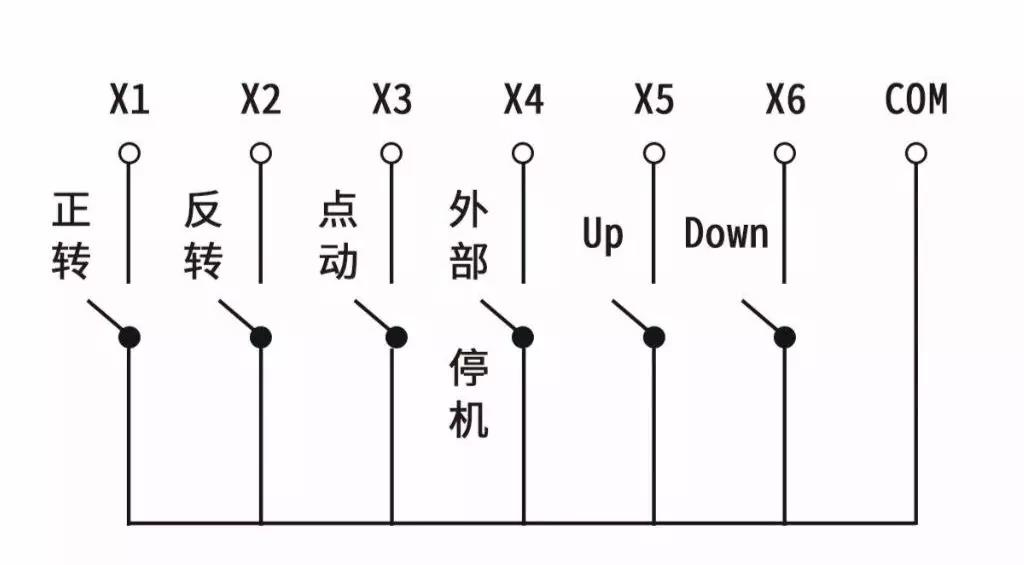

1.QD800變頻器在印刷機的接線圖

三、QD800對印刷機的改造效果

1.操作簡單，維護便捷

現在由1臺電機即可實現生產所需的正反點、高低速運轉、定速和制動，比起原來由2臺電機和2個電磁離合器組成的傳動機構，既緊湊又可靠，無須擔心長時間連續運轉而引起電磁線圈發熱燒壞。

2.運行平穩安全，高效節能

消除了滑差電機啟動運轉時所產生的瞬間沖擊電流對電機造成的影響，且變頻器的調速比遠比滑差電機大，既保證了調速的精確度和穩定性，又不會出現如滑差電機速度波動的不足，節約了零配件，也節約了能源。

采用本系統控制的印刷機操作簡單，運行可靠，維護簡便，達到了設計要求，QD800變頻器以其優良的性能可滿足生產工藝的多種要求，能為用戶提供更好的解決方案，在各種交流調速方案中，QD800變頻器會有更廣泛的應用。
